ホンダ ビート LEDクリアサイドマーカー 取付説明書

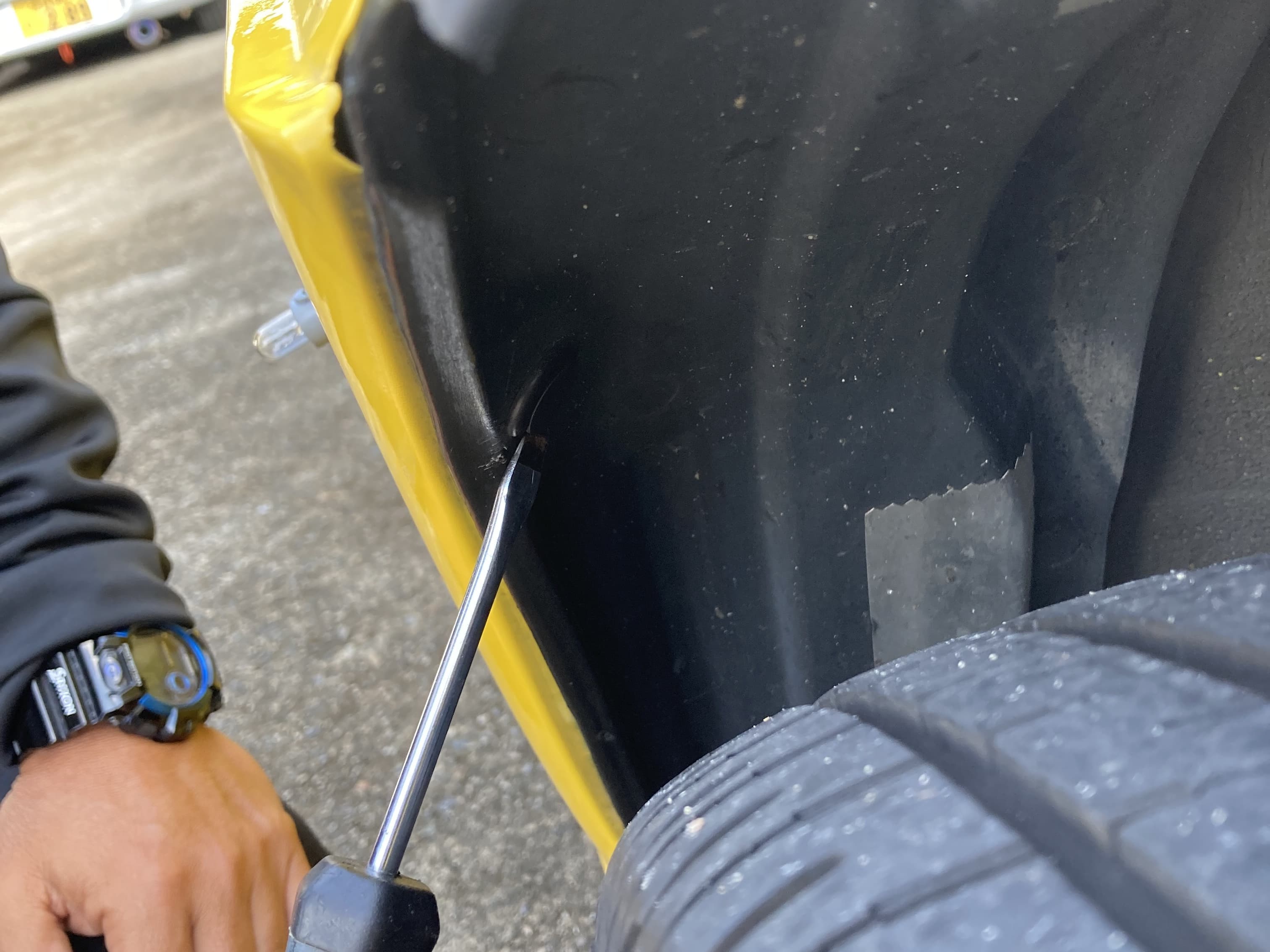

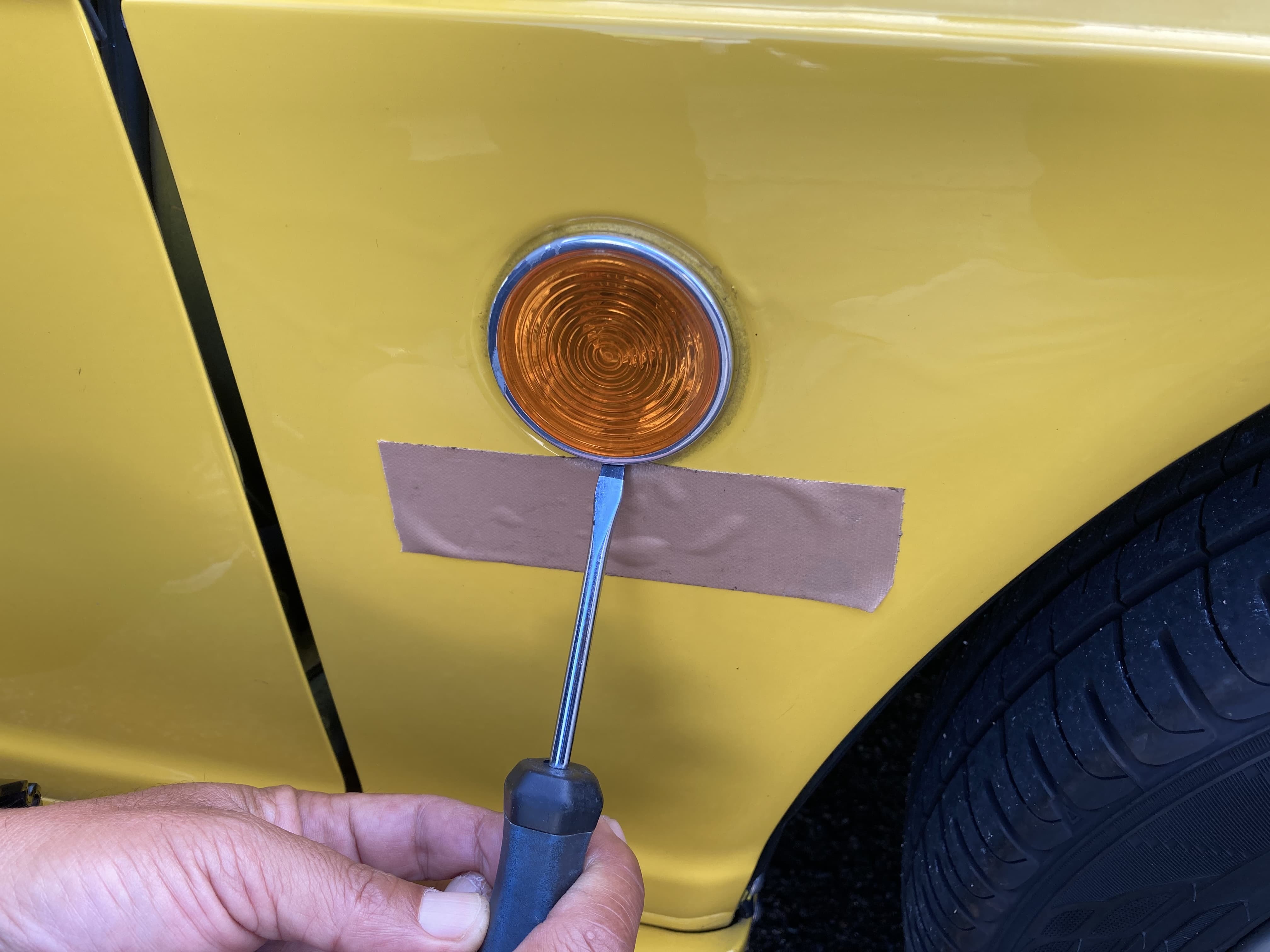

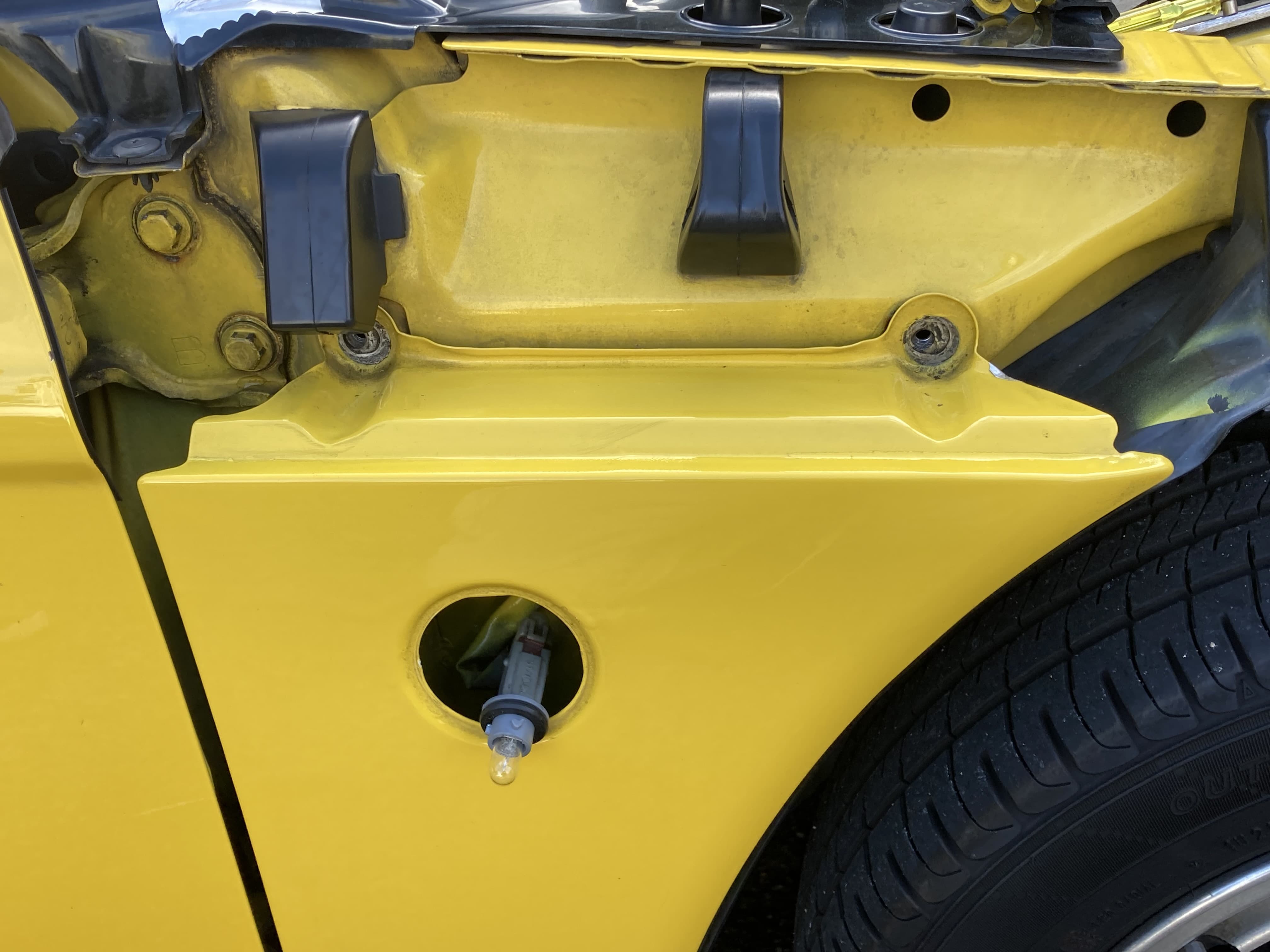

① ビートのサイドマーカーを外して、(小さめのマイナスドライバー等でマーカー下部の板スプリングを押し上げて手前に引っ張ります)左右のフロントフェンダーを外して下さい。サイドステップ付等で外しにくい場合は下部2本のM6ボルトを緩めて他のボルトやインナーフェンダー側のクリップやネジを外せばスペースは小さいものの作業は可能です。

② フェンダー裏側のマーカー穴周りをパーツクリーナー等で清掃・脱脂して下さい。

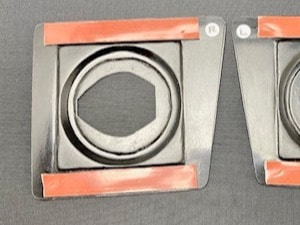

③ マーカーベースをフェンダーに当てがい、マスキングテープ等で仮合わせして下さい。

④ マーカーを実際に装着し、上下左右の位置が正しいか確認して下さい。問題無ければ、ベースの両面テープを使用してフェンダーに貼り付けて、フェンダーを元に戻して下さい。

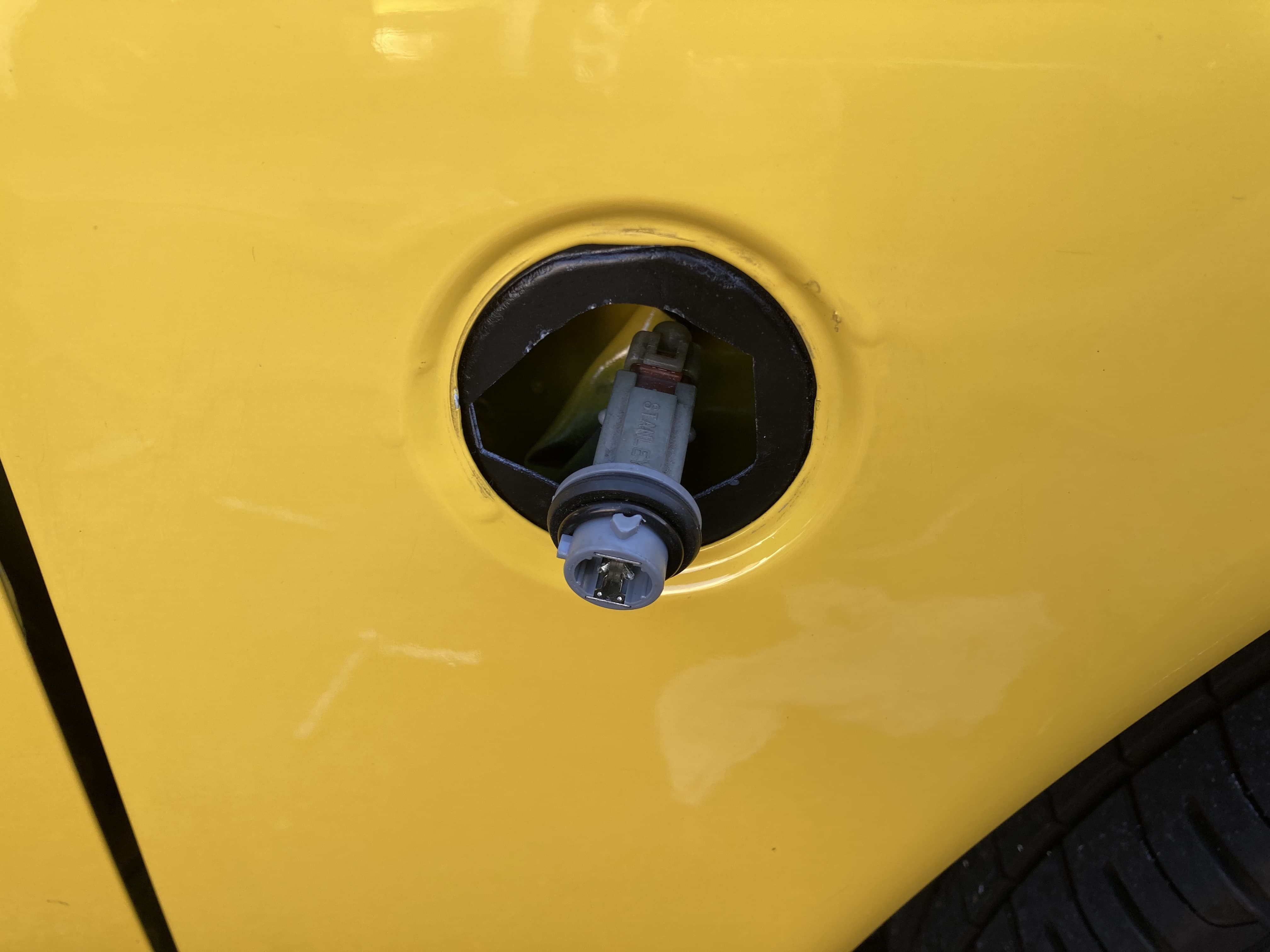

⑤ ビートの車体側の配線のカプラーに付属のOリングを装着して下さい。この際に爪楊枝等でカプラの端子の接触部の隙間を狭めておいて下さい。広がっていると接触不良になりがちです。

⑥ ロードスター用のLEDマーカーから出ている配線付基板を車体側カプラーに挿して、点灯確認をして下さい。問題無ければカプラをマーカーに差し込んでから回して固定し、LEDマーカーをフェンダーに装着して下さい。
