ホンダ ビート フロントスタビライザー 取付説明書


本製品の取付は専門業者様や認証工場などで行われることをお勧め致します。
基本的な装着のイメージ写真は弊社H.Pを参照して下さい。
KITの各ボルト&ナット類は基本的に全て仮締め状態なのでご注意下さい。
作業に際しまして、必ず平坦な場所でリジットラック(ウマ)を使用して下さい。
8mmボルト&ナットの締め付けトルクは約2.2kg/mです。

・ホイールナットを緩めてフロント側をジャッキアップしてリジットラックを使用して固定してからホイールを外して下さい。

・フロントスタビライザー下のスプラッシュガード(アンダーカバー)を外して下さい。
   クリップ類は再使用しますので、紛失しないようご注意下さい。

・スタビライザーエンドの上側のナットを共回りしないようにスパナをボルトにかけて、左右とも緩めて外して下さい。ワッシャーとゴムも抜いて下さい。

・スタビライザーホルダー左右の8mmのボルトを緩めて外して下さい。
   ホルダーの先端はメンバーの切り欠きに入っているだけですので、回すように動かせば外れます。

・スタビライザー本体を取り外し、ロアアームに残っているスタビライザーボルトを外して下さい。

・付属の純正より少し長いスタビライザーボルトはスタビライザーの効きを調整幅の丁度中間にする場合のみ使用します。この場合は純正のワッシャー類と付属のウレタンブッシュを使用して下さい。

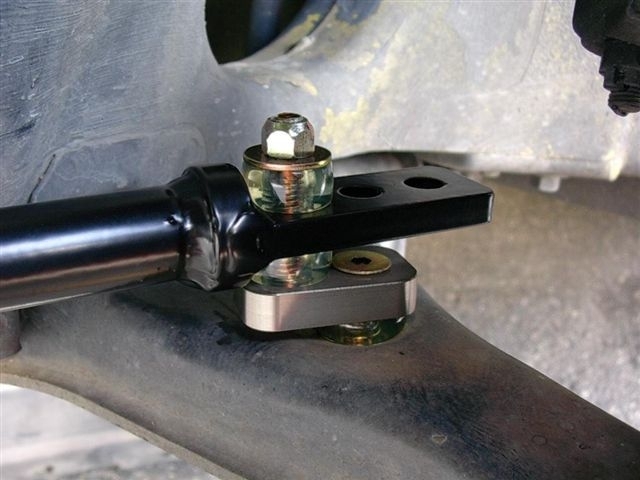

 スタビライザーの効きを最弱、最強ポジションにする場合は付属のリンクの8mmボルトが固定されている方をスタビライザー側に向けて、付属のウレタンブッシュと平ワッシャーとロアアーム直下に入っていた薄い純正ワッシャーを使用して、まずロアアームにリンクを固定し、画像を参照して組み上げて下さい。
  スタビライザーの効きは支点から作用点の距離を変化させることにより調整できます。
  両側を同じ長さにする必要は特にありません。画像の状態は最強ポジションです。
